Зі зростанням попиту на точну обробку в таких сферах, як друк упаковки, фармацевтична упаковка, електронні продукти та подарункові коробки високого класу, виробництво висікання розвивається в напрямку високої точності, кількох процесів і автоматизації. Для сендвіч-форм, точних електронних матриць і високоякісних пакувальних матриць традиційні ручні методи згинання та вирізання мають певні обмеження щодо ефективності обробки, узгодженості розмірів і адаптованості до складних процесів.
Задовольняючи вимоги високоточної висікальної обробки, багатофункціональний автоматичний згинальний верстат ABM-832C2 об’єднує процеси згинання, надрізу, вирізання, різання за формою та перекриття. У поєднанні з різанням за кількома специфікаціями, автоматичною зміною правил і високоточною системою подачі, це забезпечує більш стабільне та ефективне автоматизоване рішення для складної висікальної обробки.
1. Кілька специфікацій надрізів, придатних для точного висікання.
ABM-832C2 підтримує від 1 до 4 різних конфігурацій вирізів із мінімальним розміром точки 0,2 мм. Ширину та глибину різьби можна встановити за допомогою програмного забезпечення. Специфікації надрізів можна гнучко вибирати для різних структур матриці, щоб відповідати вимогам точності та узгодженості прецизійної упаковки та складних структур матриці.

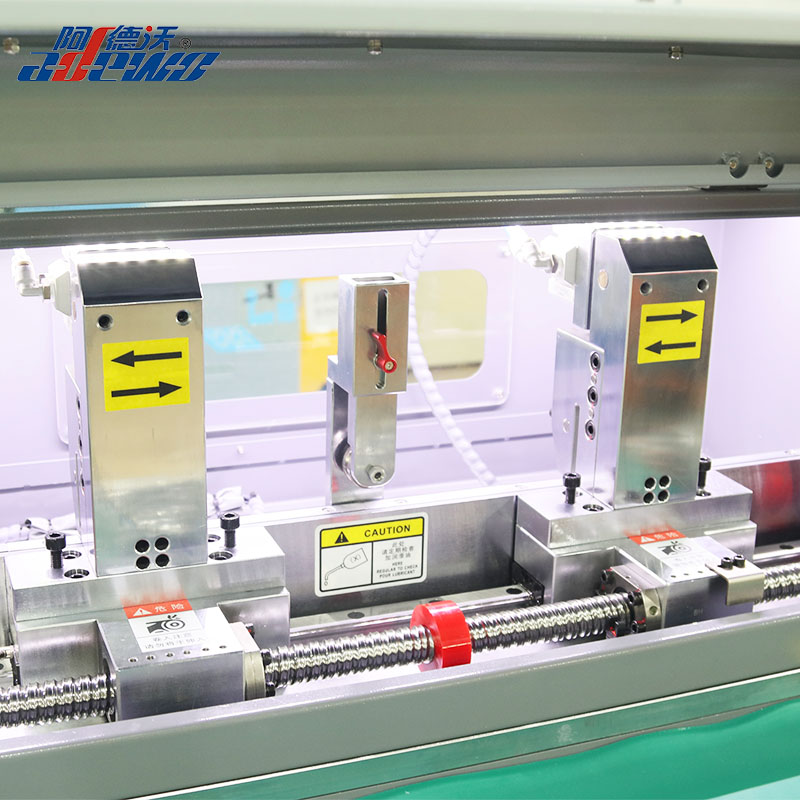

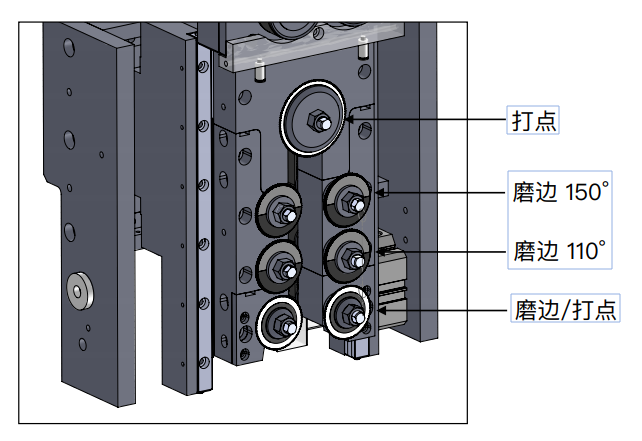

2. Шліфування подвійних/трьох груп для покращення адаптивності обробки
Обладнання може бути налаштовано з 2 або 3 наборами систем протяжки в поєднанні з багатофункціональними перфораторами та може бути налаштовано для обробки відповідно до різних матеріалів для різання та процесів висічки. Інтегровані такі функції, як згинання, надрізання, протягування, різання форми, мости та плоскі різання, що зменшує зміни процесу між кількома машинами та покращує загальну ефективність обробки.

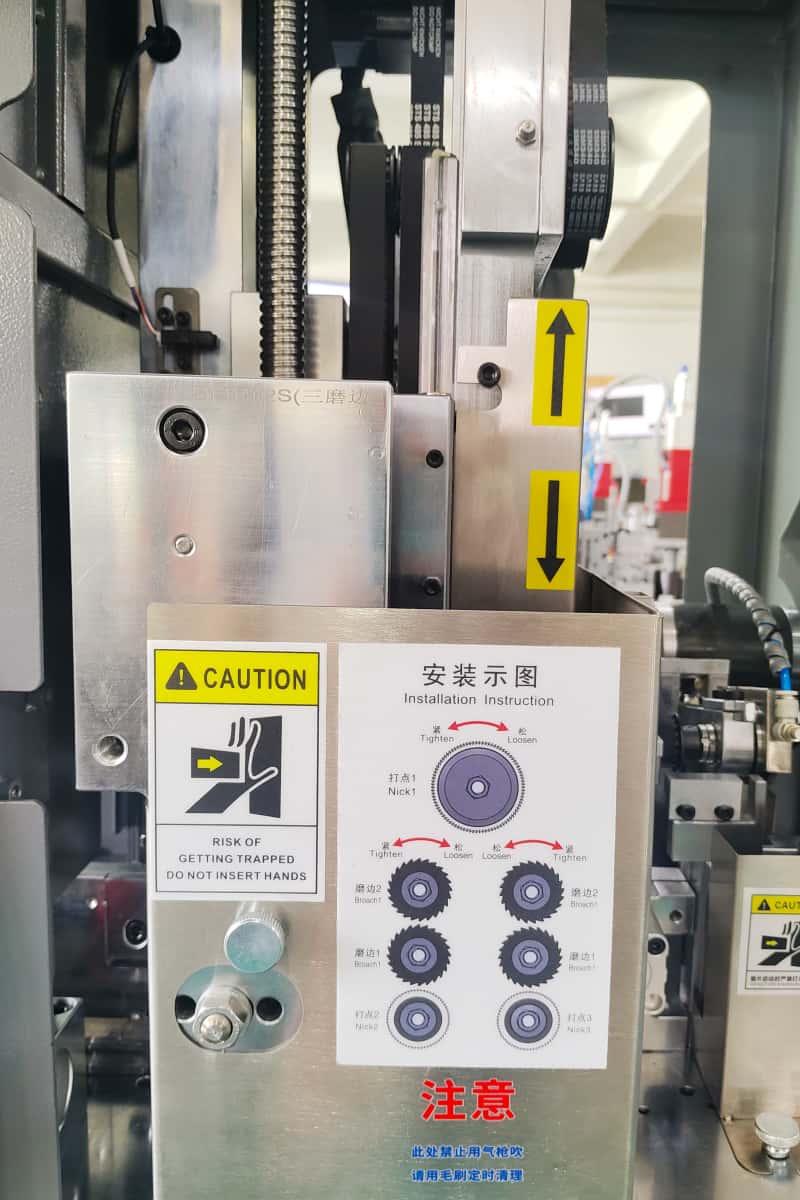

3. Автоматична касета (6 котушок)
ABM-832C2 може бути оснащений касетою з автоматичними правилами, що підтримує централізоване налаштування різних лінійок обробки.
Машина автоматично викликає відповідні правила різання відповідно до програми обробки, зменшуючи операції зміни правил вручну. Він особливо підходить для багатотехнологічного безперервного виробництва штампів і може ще більше підвищити рівень автоматизації обладнання.

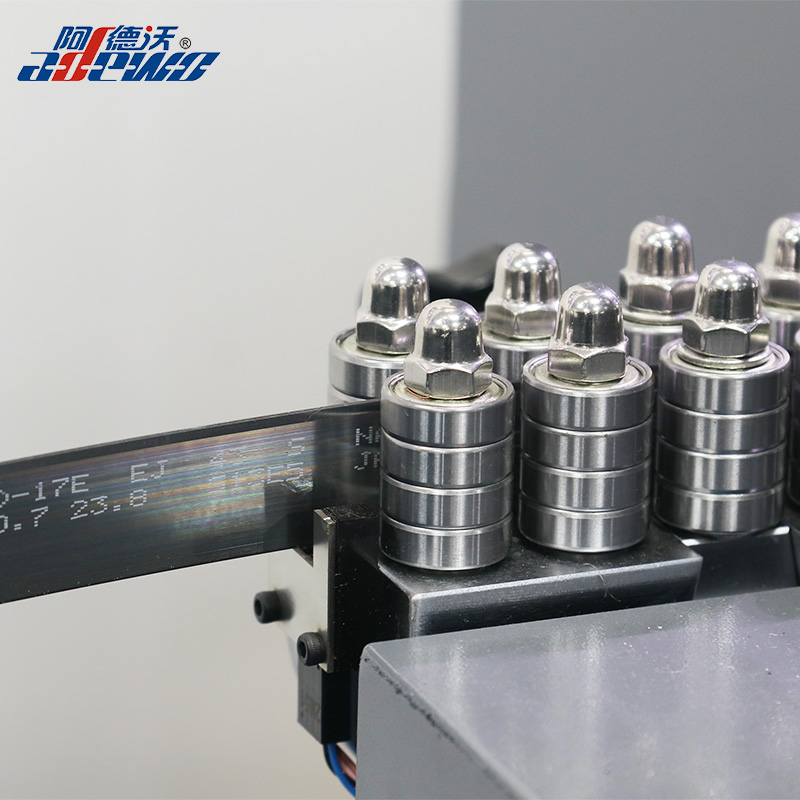

4.Точність подачі ±0,03 мм, що відповідає вимогам високоточної обробки.
Обладнання використовує структуру автоматичної подачі з точністю подачі ±0,03 мм. Мінімальний розмір згинання спереду становить 1,5 мм, а мінімальний розмір згинання ззаду – 1,0 мм. Він підтримує висоту леза 8–32 мм і товщину матеріалу леза 0,45, 0,53, 0,71 і 1,05 мм, а також сумісний із форматами файлів DXF і DWG, що дозволяє пряму інтеграцію з проектуванням цифрового висікання та виробничими процесами. Він підходить для різноманітних висококласних висікань.
5. Застосування:
Завдяки маркуванню з декількома специфікаціями, протяжці кількох груп і можливостям автоматичної зміни правил ABM-832C2 в першу чергу підходить для висікання, що вимагає високої точності та контролю процесу, зокрема:

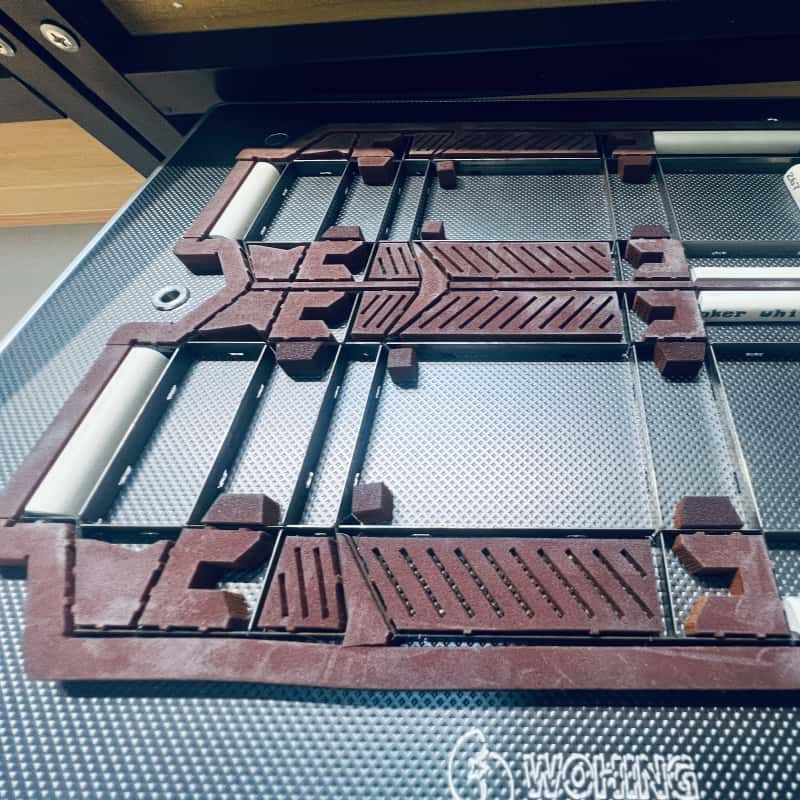

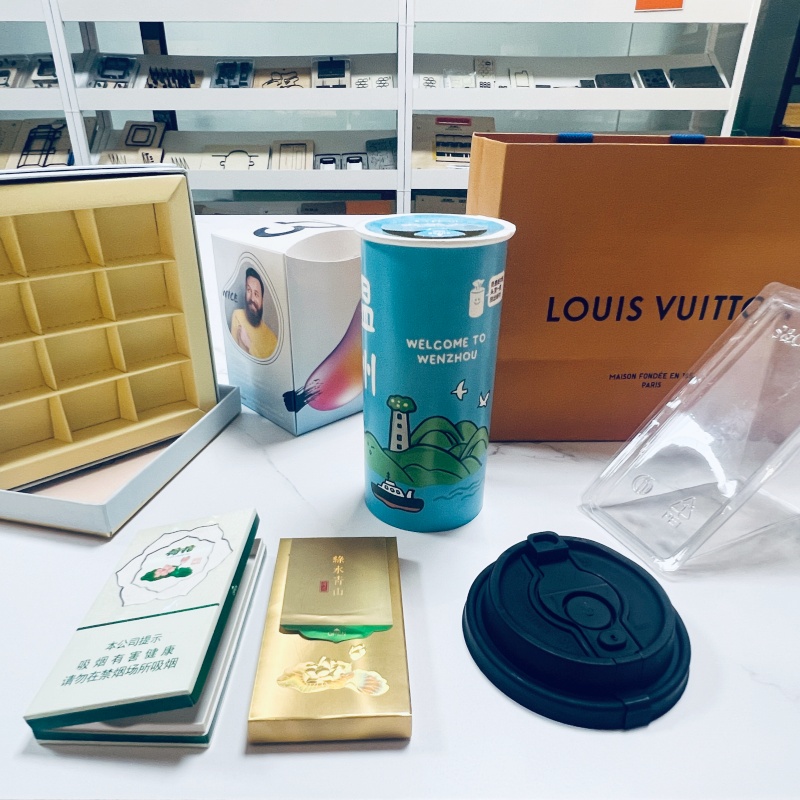

Сендвіч-штампи, аптечні упаковки, розкішні паперові коробки високого класу, штампи для різання, високоточні різальні штампи для електроніки, штампи для пакування сигарет і тютюнового паперу
плюс усі стандартні типи:

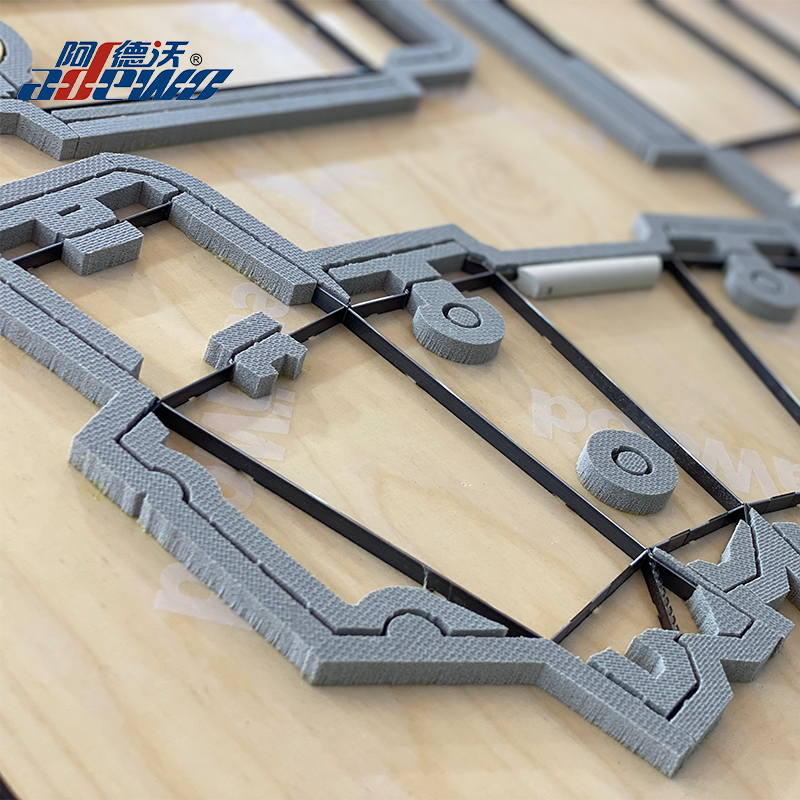

Штампи для різання паперу/картону, матриці для прокладок і ущільнювачів, матриці для термоформування, матриці для згортання картонних коробок, матриці для етикеток, гофровані матриці, матриці для пазлів
Для різних структур продукту параметри обробки можна регулювати за допомогою програмного забезпечення для досягнення більш гнучкої обробки висікання.
6. Основні технічні параметри
Параметри проекту
Підтримувана товщина лінійки: 0,45 / 0,53 / 0,71 / 1,05 мм
Підтримувана висота лінійки: 8–32 мм
Мінімальний розмір вигину спереду: 1,5 мм
Мінімальний розмір вигину ззаду: 1,0 мм
Точність подачі: ±0,03 мм
Площинність вигину: 0,2 мм
Варіанти розміру надрізів: одинарний/подвійний/три/чотири
Мінімальна глибина надрізу: 0,2 мм
Конфігурація протягування: подвійна група/ три групи
Автоматична касета з 6 котушками
Підтримувані формати файлів: DXF, DWG
Загальна потужність: 3кВт
Розміри обладнання: 2850×800×1600 мм
Вага обладнання 540 кг
7. Сприяти розвитку обробки висікання в напрямку високої точності та автоматизації.
Для виробництва високоякісної упаковки та високоточної висікання обладнання має не лише мати стабільну точність згинання, але й враховувати інтеграцію кількох процесів, швидку зміну правил і гнучкість обробки.
ABM-832C2 інтегрує кілька процесів висікання в одному верстаті за допомогою багаторазової протяжки, 1–4 вирізів за специфікацією, касети з автоматичною лінійкою з 6 котушками та високоточної подачі ±0,03 мм. Він забезпечує автоматизовану підтримку обробки для виробництва прецизійних прес-форм для висікання сендвічів, фармацевтичної упаковки, подарункових коробок преміум-класу, електронної та сигаретної упаковки.
ABM-832C2, перейшовши з однієї машини для згинання штампів на багатопроцесорну, високоточну автоматизовану машину, ще більше розширює застосування автоматичного обладнання для згинання штампів у сфері виробництва високоякісних штампів.
