Що таке міст у штампуванні?

Що таке міст у штампуванні?

При виготовленні штампованих плит за допомогою лазера після того, як штамповану дошку буде вирізано, вся конструкція повинна залишатися з’єднаною та підтримувати достатню міцність для складання та виробництва.

Точки з’єднання між різними ділянками плашки називаютьсяМіст.

Правильно сконструйований міст допомагає підтримувати загальну стабільність матриці та гарантує, що лінії різання та лінії згинання залишатимуться у своїх правильних положеннях під час роботи.

Основні функції перемичок у сталевих штампах

1. Підтримуйте міцність і цілісність плати

Під час лазерного різання штампової дошки створюється багато ліній різання та отворів.

Без належної конструкції моста плата може розділитися на різні секції, що ускладнить збірку та транспортування.

Мости допомагають:Зберігайте дошку матриці як єдину цілісну структуру

2. Тримайте сталеві лінійки в правильному положенні

Мости також допомагають підтримувати положення:

Правила розкрою

Правила біговки

Це запобігає переміщенню лінійок під дією зовнішніх сил під час складання матриці та операцій висікання.

Види мостів по ширині

Ширина моста зазвичай вибирається відповідно до застосування матриці та ріжучого матеріалу.

①Великий міст

Ширина: 6–10 мм

Великі мости зазвичай використовуються для:

• Штампи для вирізання гофроящика
• Пакувальні програми для важких умов експлуатації

②Середній міст

Ширина: 2–5 мм

Середні мости зазвичай використовуються для:

• Складні картонні матриці
• Картонно-пакувальні матриці

③Малий міст

Ширина: менше 2 мм

Малі містки використовуються для:

Короткі лінії різання/згинання

Як виготовляються мости у штампуванні?

Зрозумівши важливість мостів, багато виробників штампів можуть запитати:

Яке обладнання можна використовувати для виготовлення мостів у сталевих штампах?

Традиційно мостовидні протези виготовлялися ручним мостовидним верстатом (Manual Notcher).

Однак із розвитком технологій автоматизації сучасні автоматичні лінійно-згинальні верстати можуть виконувати обробку мостів більш ефективно та точно.

В основному існує три поширених способи виготовлення мостів:

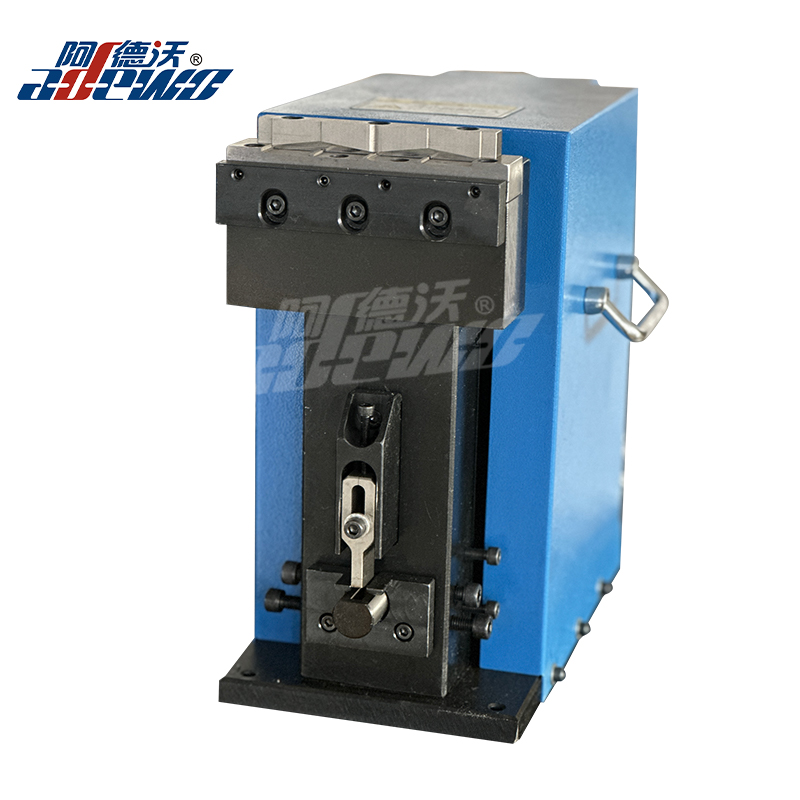

1. Ручна мостова машина

Ручна мостова машина є одним із традиційних інструментів, які використовуються для виготовлення штампів.

Оператор вручну розташовує сталеву лінійку та натискає на мостовий інструмент для створення необхідного з’єднання.

Переваги:

✔ Низькі інвестиційні витрати

✔ Підходить для періодичної обробки мостів

Обмеження:

Однак ручне виготовлення мосту значною мірою залежить від досвіду оператора.

Виклики включають:

• Нижча ефективність обробки
• Можлива невідповідність положення містка
• Різні розміри містка залежно від навичок оператора
• Для складних штампів потрібно більше часу

Він більше підходить для виробництва невеликих обсягів або простих штампів.

2. Пневматична мостова машина

Пневматична мостова машина використовує стиснене повітря для створення мостів на сталевих рейках.

У порівнянні з ручними інструментами забезпечує більш міцну і стабільну обробку.

Переваги:

✔ Більш послідовний тиск

✔ Зменшення зусиль оператора

✔ Підходить для багаторазової обробки моста

Машини з пневматичним мостом зазвичай використовуються в штампових цехах, де потрібна більш висока ефективність, ніж ручна обробка.

Обмеження:

• Все ще вимагає ручного позиціонування
• Обмежена автоматизація порівняно з інтегрованими рішеннями

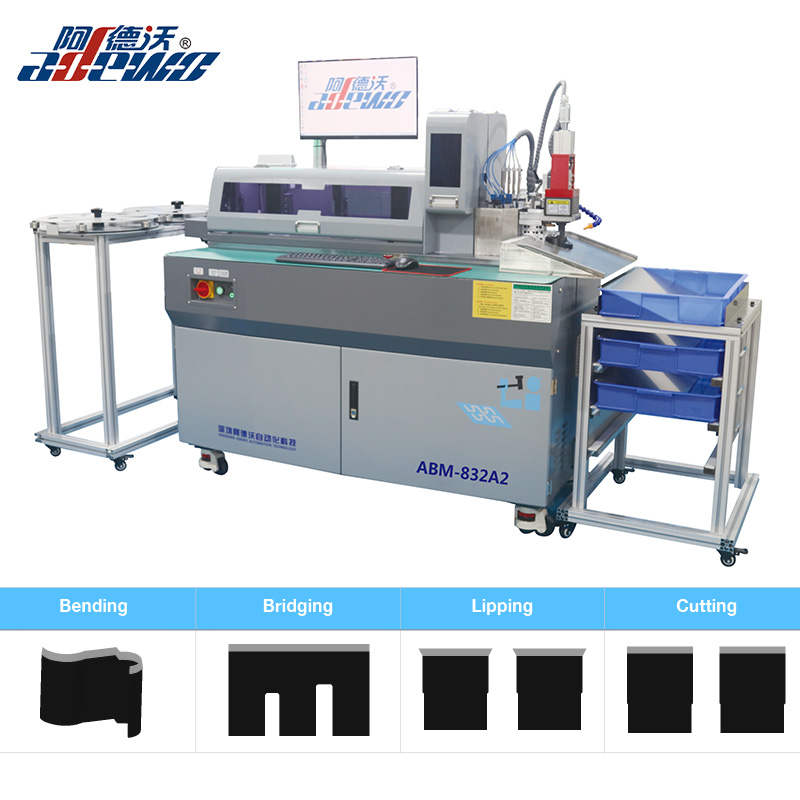

3. Автоматичний лінійно-згинальний верстат із функцією моста

Сучасні автоматичні лінійцегнуті верстати інтегрують обробку перемичок у автоматичний робочий процес виробництва.

Машина може обробляти:

• Авто міст
• Авто Ліпінг
• Автоматичне різання
• Автоматичне згинання

Інші спеціальні функції

відповідно до креслення матриці.

Переваги виготовлення мостів за допомогою автоматичної лінійкогибки

1. Вища точність

Машина автоматично обробляє положення мостів відповідно до проектних даних.

Переваги:

✔ Точне розташування мосту

✔ Послідовний розмір моста

✔ Покращена якість матриці

2. Вища ефективність виробництва

Замість переходу між різними машинами оператори можуть виконувати кілька процесів на одній машині.

Це зменшує:

• Ручне налаштування часу
• Етапи виробництва
• Завантаженість оператора

3. Кілька функцій в одній машині

У порівнянні з традиційними мостовими машинами, сучасні автоматичні згинальні машини можуть поєднувати декілька операцій:

• Згинання
• Міст
• Ліпінг
• Нарізка

Це забезпечує більш повне рішення для сучасного виготовлення штампів.

Чому все більше виробників штампів обирають автоматичні лінійно-згинальні машини?

Оскільки дизайн упаковки стає все складнішим, а клієнтам потрібна швидша доставка, виробникам штампів потрібне обладнання, яке може підвищити як ефективність, так і якість.

Автоматичний верстат для згинання ліній не лише виготовляє мости, але й забезпечує повне рішення для обробки сталевих ліній.

Для компаній, які прагнуть модернізувати свої можливості виробництва штампів, автоматизація стає важливим кроком до:

• Вища продуктивність
• Краща консистенція
• Знижена трудова залежність
• Більш конкурентоспроможне виробництво штампів
